Shadow management

Beroende på den aktuella tiden och en byggnads placering rör sig skuggor och påverkar solinstrålningen i rummet. Tack vare Somfys shadow management-lösning styrs varje solskydd individuellt eller per zon och garanterar därmed optimal användarkomfort.

Driftsprincip

Shadow management-lösningen gör det möjligt att optimera standardsolfunktioner som sun tracking genom att aktivera eller inaktivera solskydd baserat på om fönster eller zoner ligger i skugga.

Hur fungerar det?

Somfys shadow management är baserat på 3D-modellering av byggnaden som tas fram i förväg och som tar hänsyn till följande faktorer:

  • Byggnadens arkitektur
  • Byggnadens geografiska läge
  • Antal fönster och placering på fasaden
  • Närliggande byggnaders placering
  • Solens gång relativt till byggnaden

Denna information samlas och lagras i en databas som sedan görs tillgänglig för integreringsprojektet och ansluts till styrningslösningen.

Baserat på denna analys hanterar shadow management skuggornas rörelser från ett fönster/en zon till nästa med hjälp av en solsensor, per fasad, som sitter på en mast på taket.

Skuggor från omgivande byggnader eller väderförändringar hanteras i realtid.

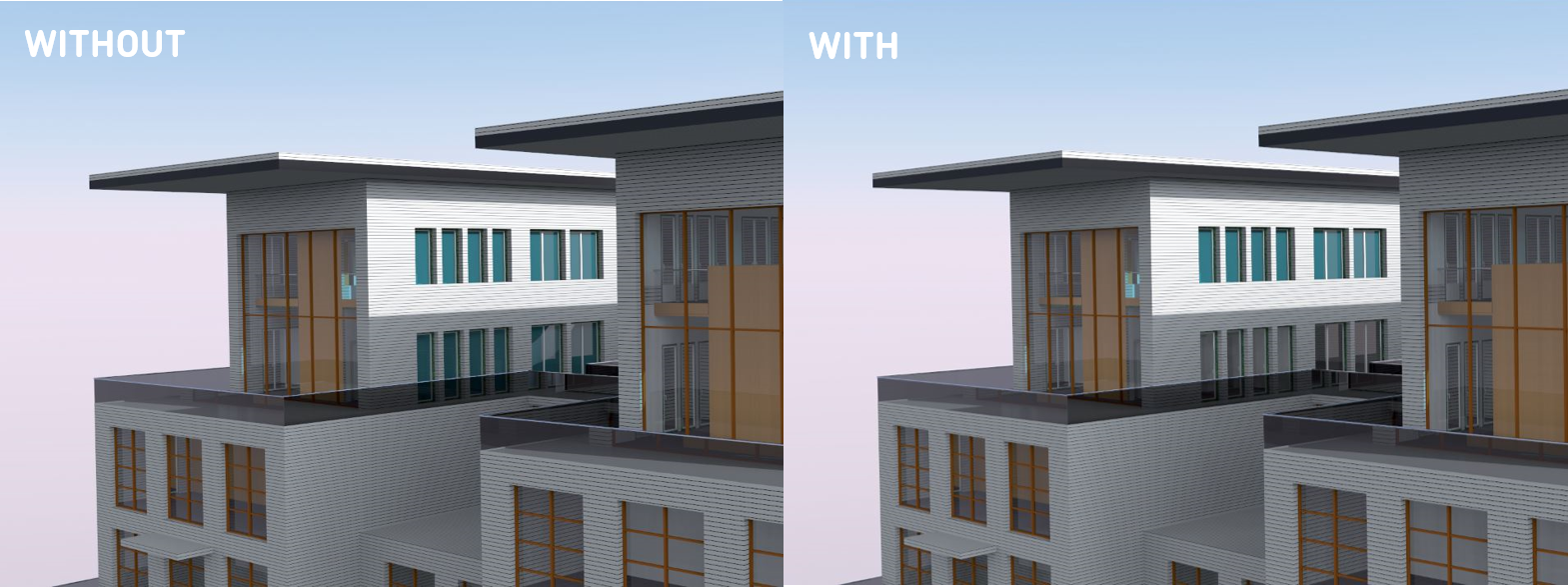

Med andra ord är solskydden endast nedsänkta på de fönster/zoner som utsätts för sol.

Fördelar

  • Bättre visuell komfort för brukarna
  • Optimering av standardsolfunktioner
  • Minskad användning av artificiellt ljus vilket leder till energibesparingar
  • Styrning baserat på fönster eller zon

Teknisk beskrivning

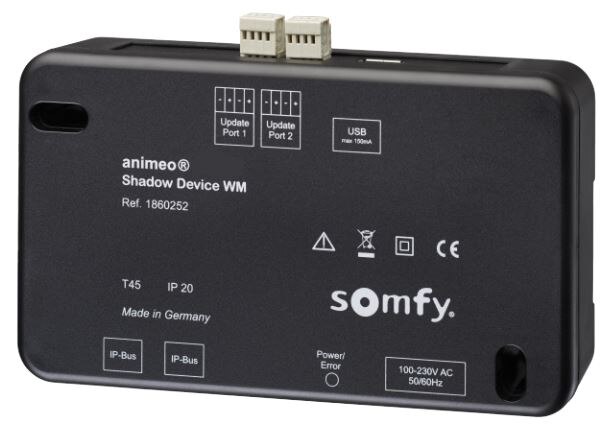

Shadow management installeras på en enhet som är ansluten till styrningslösningen.

Hanteringen av denna funktion beror på den fördefinierade fysiska placeringen av varje fönster/zon, vilket är en del av informationen som hämtas från databasen. Somfy tillhandahåller denna lista över fönster-/zonplaceringar baserat på de planritningar som Somfy har erhållit. Integreringspaketet använder denna lista i en databas som möjliggör samordning till det fysiska nätverket under installationen.

Dokument att tillhandahålla för att kunna installera denna lösning:

Under planeringsstadiet:

  • Grund-/planritning (PDF)
  • 3D-ritning av byggnaden (SKP/RVT/DXF)

Under implementering:

  • Digital 3D-modell (RVT/SKP)
  • Implementeringsplan (DWG/DXF)

Kontakta oss för att få reda på mer om shadow management!
